Nerūdijančio plieno suvirinimas lazeriu
Produktų aprašymas
Nerūdijančio plieno lazerinis suvirinimas pastaraisiais metais tapo pagrindine sujungimo technologija, nes jis gali atlikti tikslias, aukštos kokybės suvirinimo siūles su minimaliu šilumos įvedimu. Šis procesas vis dažniau naudojamas įvairiose srityse – nuo medicinos prietaisų gamybos iki kosminės erdvės gamybos. Šiame straipsnyje apžvelgiamas nerūdijančio plieno suvirinimo lazeriu procesas ir pagrindiniai jo pranašumai bei iššūkiai.
mašinos savybės
Pagrindinės savybės
Savarankiškai sukurta valdymo sistema, kelios saugos signalizacijos, mažesnis dydis, lankstus valdymas ir paprastas naudojimas.
Stabilesnis
Patogiau šalinti ir spręsti problemas, kad būtų užtikrintas stabilus suvirinimo galvutės veikimas.
Procesas
Visi parametrai matomi, visos mašinos būklės stebėjimas realiuoju laiku, kad būtų išvengta problemų iš anksto, suvirinimo kokybė yra tobulesnė, deformacija yra maža, o įsiskverbimas yra didelis.
Stabilūs parametrai ir didelis pakartojamumas
Nustatytas purkštuko oro slėgis ir lęšio būsena, kol lazerio galia yra stabili, proceso parametrai turi būti kartojami. Labai pagerina efektyvumą ir sumažina operatoriaus reikalavimus.
Nerūdijančio plieno suvirinimo lazeriu parametrai
| Modelių serija | DS-LW serija (RAYCUs lazerinis šaltinis) | ||
| Modelis | DS-LW1000 | DS-LW1500 | DS-LW2000 |
| Lazerio šaltinio modelis | RRL-QCW 1000 | RRL-QCW 1500 | RRL-QCW 2000 |
| Išėjimo galia | 1000W | 1500W | 2000W |
| Lazerio bangos ilgis | 1080±5 nm | ||
| Veikimo režimas | Nuolatinis / moduliavimas | ||
| Galios reguliavimo diapazonas | 10-100% | ||
| Pluošto šerdies skersmuo | 50 (25 100 200 neprivaloma) | ||
| Tikslas ir padėties nustatymas | Raudona šviesa | ||
| Pluošto ilgis | 10 m | ||
| Suvirinimo greitis | 0-120mmks | ||
| Taikomas storis | < 3.5mm (depending on he material) | ||
| Vielos tiektuvas | Standartinis vielos padavimo greitis 38-600mm/min | ||
| Vielos padavimo skersmuo | {{0}}.8/1.0/1.2/1.6/mm | ||
| Aušinimo būdas | Vandens aušinimas | ||
| Darbo aplinka | 10-40'c,drėgmė 10-85%, nėra kondensato | ||
| Nominali galia | 4KW/6KW/8KW | ||
| Darbinė įtampa | 380+10%VAC, 50/60 Hz | ||
| Matmenys | 1150x630x1080 mm | ||
| Bendras svoris | Apie 250 kg | ||

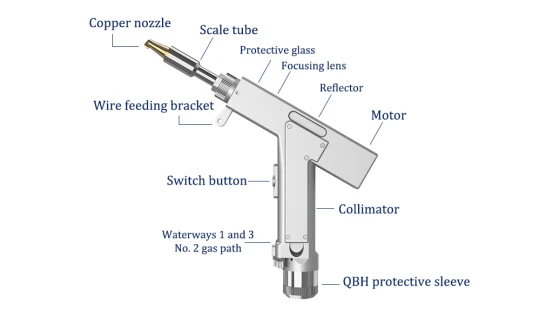

Lazerinio suvirinimo nerūdijančio plieno pistoleto parametrai
| Maitinimo įtampa (V) | 220±10% VAC 50/60Hz |
| Įdėjimo aplinka | Sklandžiai veikianti vibracija ir smūgis |
| Darbo aplinkos temperatūra | 10- 40 |
| Darbo aplinkos drėgmė | < 70 |
| Aušinimo būdas | Vandens aušinimas |
| Taikomas bangos ilgis | 1064 nm (± 10 nm) |
| Taikoma galia | <2000W |
| Kolimacija | D20*5/F60 |
| Fokusas | D20*4.5/F150 |
| Refekcija | 30*14 T2 |
| Apsauginių klasių specifikacijos | 18*2 |
| Maksimalus atramos slėgis | 10 barų |
| Vertikalusis fokusavimo diapazonas | ±10 mm |
| Taškų reguliavimo diapazonas | Linija 0-5mm |
| Svoris | SUP15S 1,25KG / SUP20S 0,8KG |

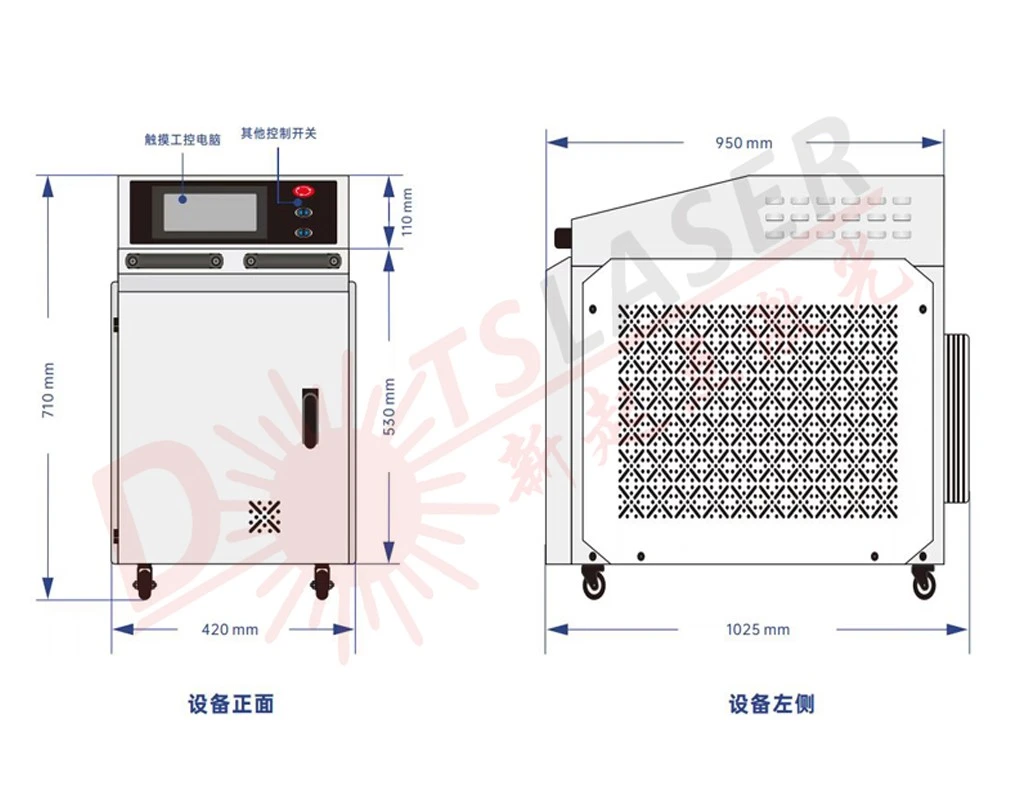

Nerūdijančio plieno lazerinio suvirinimo mašinos dydis
Kas yra Lazerinis suvirinimas?
Suvirinimas lazeriu yra procesas, kurio metu naudojamas didelės energijos lazerio spindulys, kad sulydytų du metalinius paviršius. Lazerio spindulys sufokusuojamas į ruošinį naudojant objektyvą arba veidrodį, kad sutelktų ir nukreiptų energiją į nedidelį plotą, sukuriant lokalizuotą „lydymosi baseiną“, kuris sujungia du metalus. Procesas paprastai valdomas naudojant kompiuterio programinę įrangą, kuri reguliuoja lazerio intensyvumą, impulso trukmę ir taško dydį, kad būtų pasiektos norimos suvirinimo savybės.
Siuntimas ir pristatymas
DUK
1 klausimas: kaip veikia pakuotė?
2 klausimas: ar pakuotė bus pažeista transportavimo metu?
3 klausimas: kaip įdiegti ir paleisti mašiną?
4 klausimas: kaip aš galiu padaryti, jei mašina sugenda?
