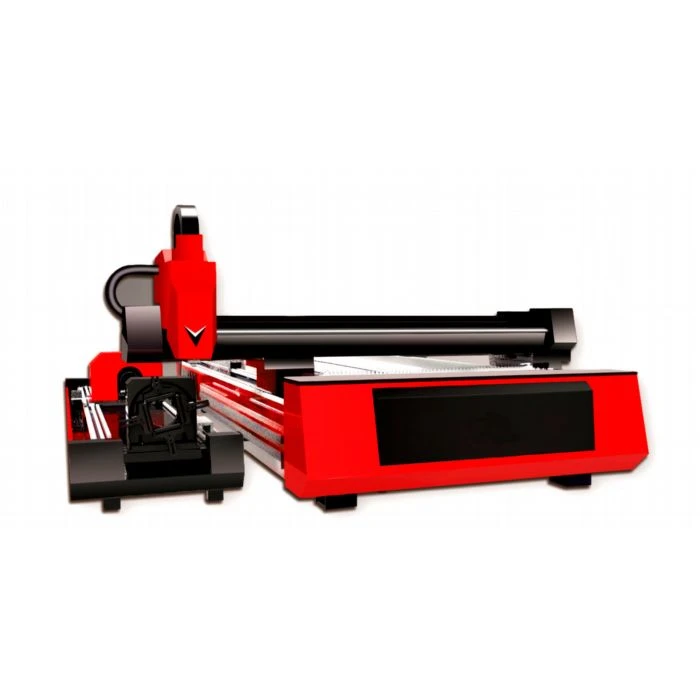

Lazerinio pjovimo staklių sistemą paprastai sudaro lazerinis generatorius, (išorinis) spindulių perdavimo komponentas, darbastalis (staklės), mikrokompiuterio skaitmeninio valdymo spinta, aušintuvas ir kompiuteris (aparatinė ir programinė įranga).
1) Pagrindinė staklės staklių dalis: lazerinio pjovimo staklės mašininė dalis, mechaninė dalis, realizuojanti X, Y ir Z ašių judėjimą, įskaitant pjovimo darbinę platformą. Jis naudojamas pjaustomam ruošiniui uždėti ir gali jį teisingai ir tiksliai perkelti pagal valdymo programą, dažniausiai varomą servo varikliu.
2) Lazerio generatorius: įrenginys, generuojantis lazerio šviesos šaltinį. Pjovimo lazeriu tikslais, išskyrus kelis atvejus, kai naudojami YAG kietojo kūno lazeriai, dauguma jų naudoja CO2 dujų lazerius, turinčius didesnį elektros-optinio konversijos efektyvumą ir didesnę išėjimo galią. Kadangi pjovimas lazeriu reikalauja aukštos kokybės spindulių, pjovimui negalima naudoti visų lazerių. „Gaussian“ režimas tinka mažesniam nei 1500 W, žemos eilės režimo anglies dioksido lazeriams nuo 100 W iki 3000 W ir daugiafunkciniams, kurių galia virš 3000 W.
3) Išorinis optinis kelias: lūžio veidrodis, naudojamas lazeriui nukreipti reikiama kryptimi. Kad spindulių kelias veiktų netinkamai, visi veidrodžiai turi būti apsaugoti apsauginiu dangteliu, o lęšiui apsaugoti nuo užteršimo - švarios teigiamo slėgio apsauginės dujos. Gerai veikiančių objektyvų rinkinys sutelks spindulį be nukrypimo kampo į be galo mažą vietą. Paprastai naudojamas 5,0 colio židinio nuotolio objektyvas. 7,5 colio objektyvas naudojamas tik storoms medžiagoms> 12 mm.
4) Skaitmeninė valdymo sistema: valdykite staklę, kad suprastumėte X, Y, Z ašies judėjimą, taip pat valdykite lazerio išėjimo galią.
5) Reguliuojamas maitinimas: prijungtas tarp lazerio, CNC staklių ir maitinimo sistemos. Svarbiausia yra užkirsti kelią trikdžiams iš išorinių elektros tinklų.
6) Pjovimo galvutė: ją daugiausia sudaro tokios dalys kaip ertmė, fokusavimo objektyvo laikiklis, fokusavimo lęšis, talpinis jutiklis ir pagalbinis dujų antgalis. Pjovimo galvutės varomasis įtaisas naudojamas pjovimo galvutei judėti išilgai Z ašies pagal programą ir yra sudaryta iš servo variklio, varžto arba krumpliaračio ir kitų pavarų dalių.
7) Operacinis stalas: naudojamas viso pjovimo įtaiso darbo procesui valdyti.
8) Vandens aušintuvas: naudojamas lazerio generatoriui atvėsinti. Lazeris yra prietaisas, kuris elektros energiją paverčia šviesos energija. Pavyzdžiui, CO2 dujų lazerio konversijos greitis paprastai yra 20%, o likusi energija paverčiama šiluma. Aušinimo vanduo pašalina šilumos perteklių, kad lazerio generatorius veiktų normaliai. Šaldytuvas taip pat aušina staklės išorinį šviesos kelio atšvaitą ir fokusavimo veidrodį, kad užtikrintų stabilią spindulių perdavimo kokybę ir efektyviai apsaugotų objektyvą nuo deformavimo ar lūžimo dėl per didelės temperatūros.
9) Dujų balionai: įskaitant lazerinio pjovimo mašinos darbinius terpių dujų balionus ir pagalbinius dujų balionus, naudojamus papildyti pramonines dujas lazerio virpesiams ir tiekti pagalbines dujas pjovimo galvutei.
10) Oro kompresorius, oro rezervuaras: tiekite ir saugokite suslėgtą orą.
11) Oro aušinimo džiovintuvas, filtras: naudojamas švariam ir sausam orui tiekti į lazerio generatorių ir spindulių kelią, kad kelias ir atšvaitas veiktų normaliai.
12) Vėdinimo dulkių surinkėjas: ištraukite apdirbimo metu susidariusį dūmą ir dulkes ir filtruokite, kad išmetamosios dujos atitiktų aplinkos apsaugos standartus.
13) Šlako išleidimo mašina: pašalinkite apdorojimo metu susidariusias liekanas ir likučius.
