3D lenkto paviršiaus lazerinis žymeklis

3D lenkto paviršiaus lazerinis žymeklis

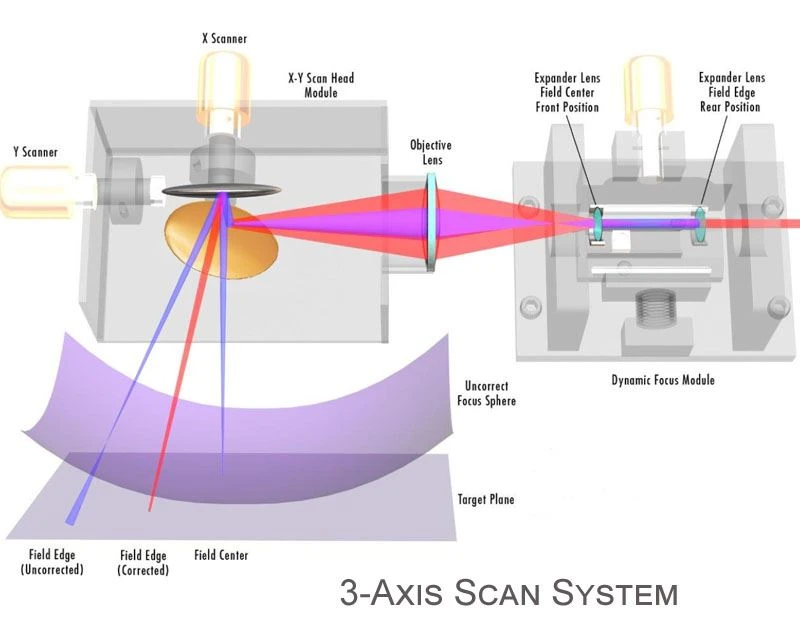

3D Curved Surface Lazer Marker yra specialus netaisyklingo paviršiaus objektų apdorojimo metodas. Palyginti su 2D lazeriniu žymėjimu, 3D žymėjimas labai patobulėjo technologiškai, jis valdomas 3-ašiu nuskaitymo galvutėje, įskaitant X ašį, Y ašį, Z ašį, 3 ašis dreba itin dideliu greičiu. darbo metu Z ašis automatiškai valdo fokusavimo atstumą judant pirmyn ir atgal. kad fokusavimo atstumas būtų vienodas skirtingose ​​objektų srityse.

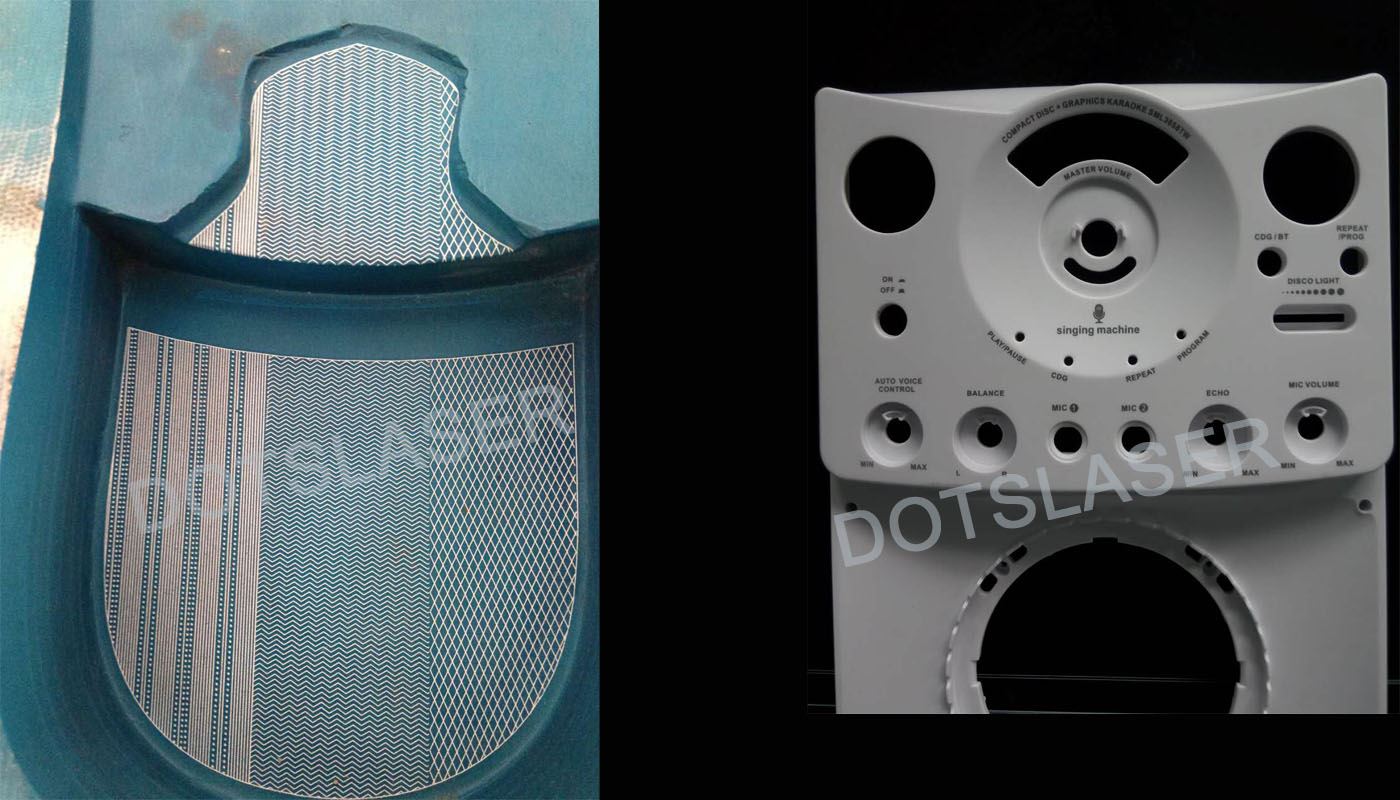

3D lenktas lazerinis žymėjimo aparatas gali padaryti tobulesnį žymėjimą ant netaisyklingų objektų be defokusavimo apdorojimo, net ir sudėtingiems paviršiams. Jis gali realizuoti įvairius paviršiaus žymėjimo metodus, tokius kaip pasviręs paviršius, aukštas ir žemas paviršius, cilindrinis paviršius, kūginis paviršius, sferinis paviršius ir ekstruzinis paviršius. Tai pašalina rankinį fokusavimo, derinimo ir kitų sudėtingų procesų reguliavimą. Per trijų ašių valdymo sistemą galima reguliuoti skirtingus kampus ir aukščius, kad atitiktų tobulo žymėjimo reikalavimus.

Taikomos pramonės šakos

Automobiliai, aviacija, elektronika, medicinos prietaisai, plataus vartojimo produktai ir kt., leidžiantys efektyviai ir tiksliai žymėti komponentus, pvz., cilindrus, vamzdelius, sferas ar netaisyklingos formos daiktus.

Techniniai parametrai

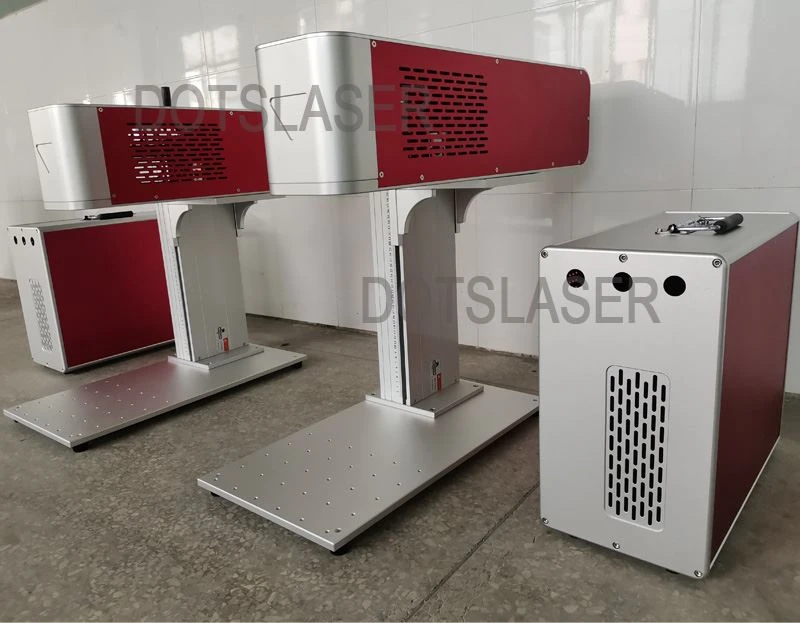

Detalių šou





3D dinaminio fokusavimo lazerinio žymėjimo mašina turi šiuos privalumus, kurių neturi 2D lazerinio žymėjimo mašina:

1.  Židinio nuotolį galima dinamiškai reguliuoti 3D žymėjimui

   3D žymėjimas gali automatiškai ir greitai pakeisti židinio nuotolį ir lazerio spindulio padėtį, todėl gali žymėti ant išlenktų objektų, o tai neįmanoma 2D žymėjimui. 3D žymėjimas vienu metu gali užbaigti bet kokį paviršiaus žymėjimą spindulio projekcijos diapazone, o tai gali labai pagerinti apdorojimo efektyvumą. Daugelio pramoninių gaminių paviršiaus forma nėra plokščia, o 2D žymėjimas tikrai bejėgis, tačiau 3D žymėjimą pasiekti nesunku.

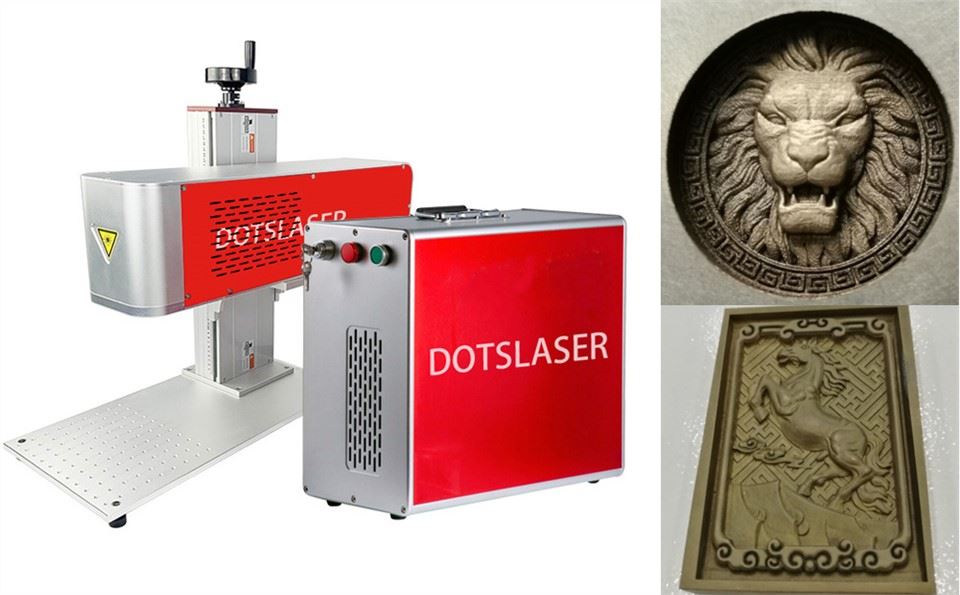

2.   Jis labiau tinka giluminiam graviravimui.

   Įprastos 2D žymėjimo mašinos turi didelių giluminio graviravimo objektų paviršiuje defektų. Graviravimo proceso metu lazerio židiniui judant aukštyn, lazerio energijos ugnis objekto paviršiuje palaipsniui mažės. Po kurio laiko lazerio spindulys yra išfokusuotas, o tai labai paveikia giluminio graviravimo poveikį ir efektyvumą.



    Taikant tradicinį giluminio graviravimo metodą, apdorojimo metu pakeliamas stalas atitinkamai pasislinks į tinkamą aukštį, kad židinio nuotolis būtų tinkamos būklės. 3D giluminio graviravimo apdorojimas neturi šių problemų, todėl gali garantuoti efektą ir pagerinti efektyvumą, kartu sutaupant elektrinio kėlimo stalo išlaidas.

3.

4.  Platesnė apdorojimo sritis ir smulkesnis lazerio spindulys.

   3D žymėjimas yra padalintas į priekinio ir užpakalinio fokusavimo režimus. Norėdami pasiekti didesnį žymėjimo diapazoną, naudokite priekinio fokusavimo režimą. Paprastai naudojami didesni X ir Y ašių nukreipimo lęšiai, kad krintančio lazerio taškas būtų didesnis, kad būtų mažesnė fokusuota vieta, o energijos tankis bus didesnis, kad būtų patenkinti didesnio ploto apdorojimo poreikiai.



5.  Toje pačioje plokštumoje galima pasiekti nespalvotą ir net kelių spalvų žymėjimą, naudojant sodresnius efektus.

   Pajuodę paviršiai, tokie kaip anoduotas aliuminis, paprastai yra paženklinti tam tikru defokusavimu, naudojant aukštesnio dažnio atitinkamos energijos impulsus. Defokusavimo atstumas labai paveikia energijos pasiskirstymą ir lazerio spalvos poveikį medžiagos paviršiuje. Bendrojo 2D žymėjimo naudotojams, net jei papildomos funkcijos, pvz., paviršiaus žymėjimas, nereikalingos, 3D žymėjimo mašina taip pat gali atlikti plokštumos apdorojimą su kelių pilkų ir kelių spalvų efektais.

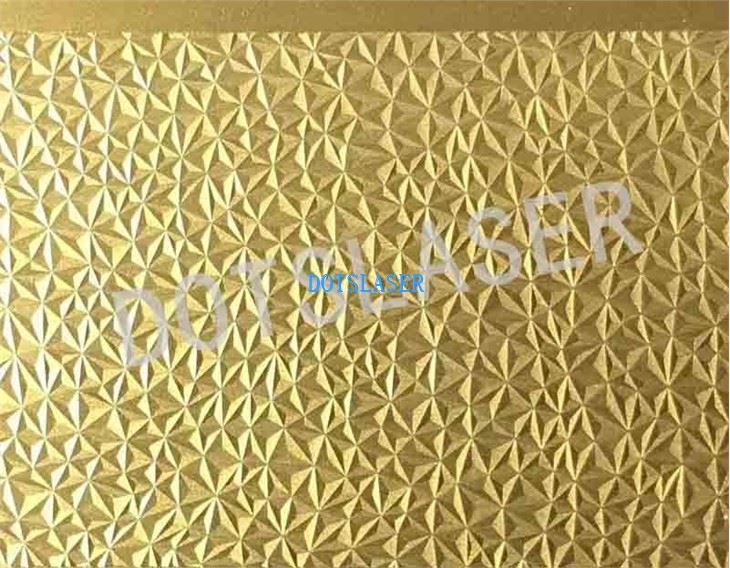

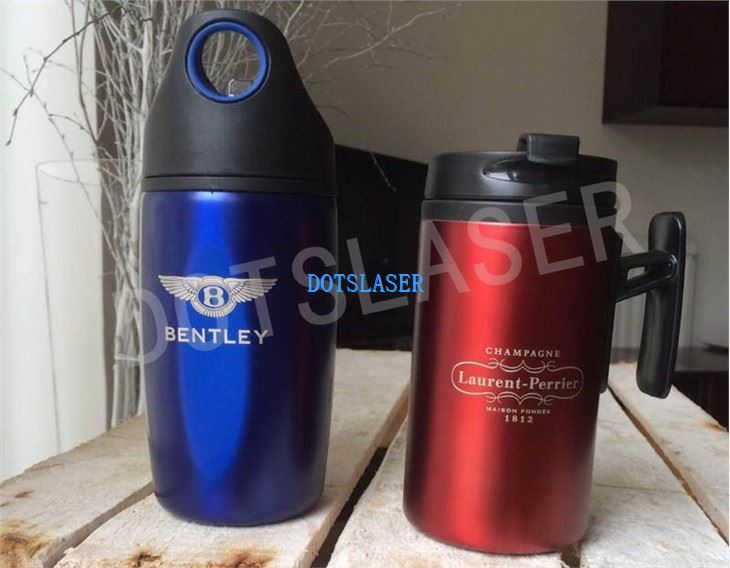

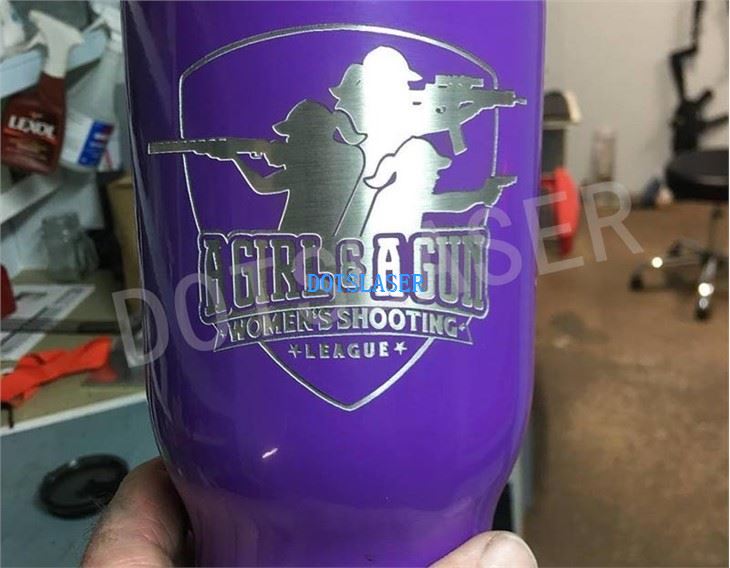

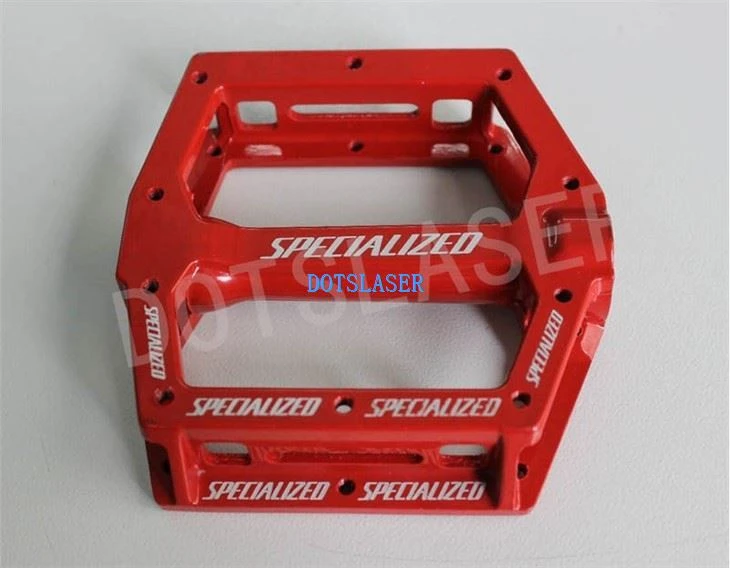

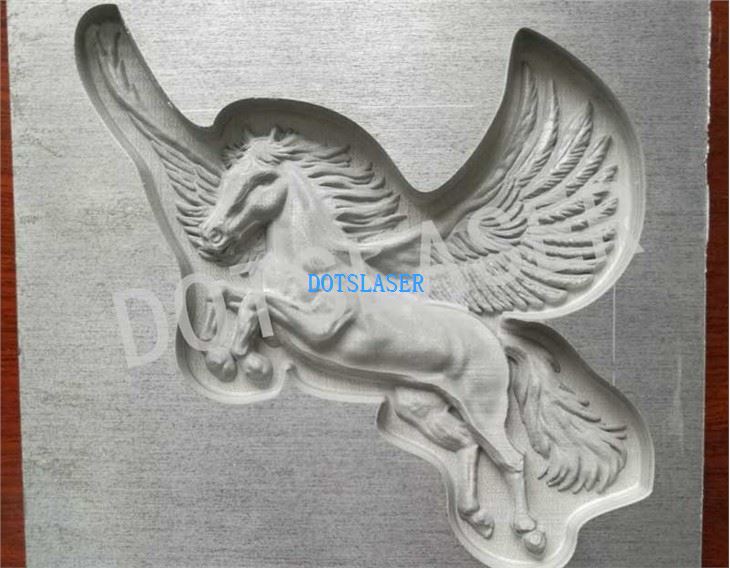

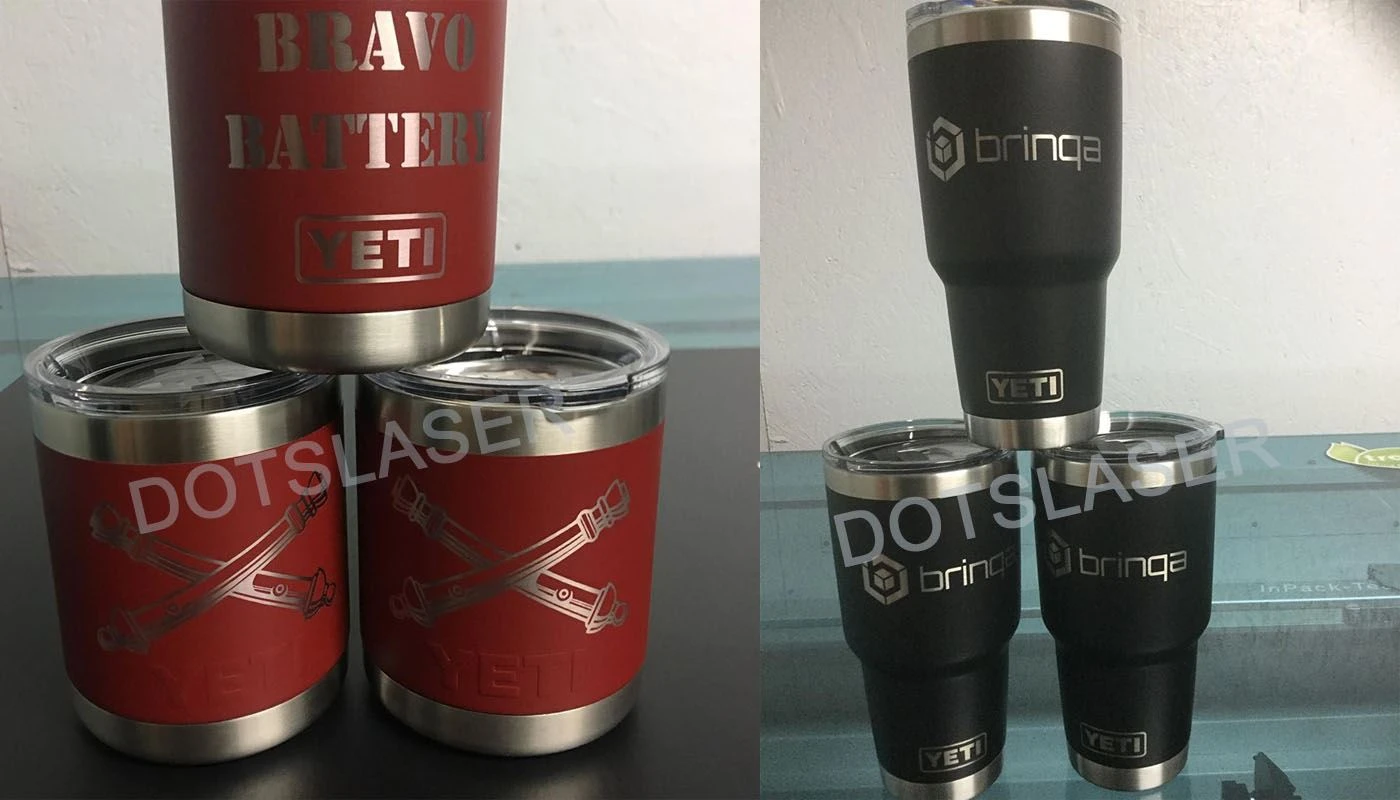

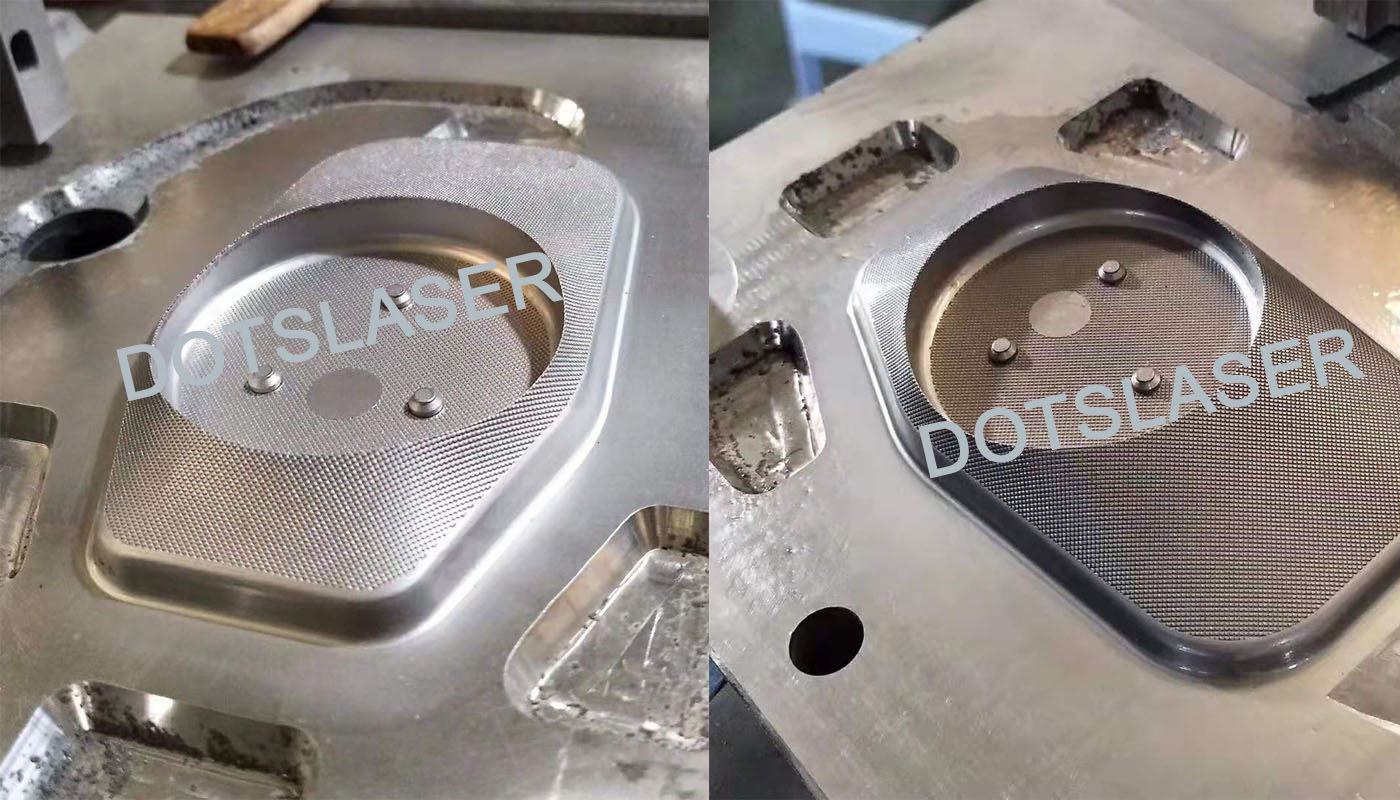

Šou pavyzdys









Siuntimas ir pakuotė
