CO₂ lazerio nuskaitymo galvutė
CO₂ lazerio nuskaitymo galvutė
Produktų aprašymas

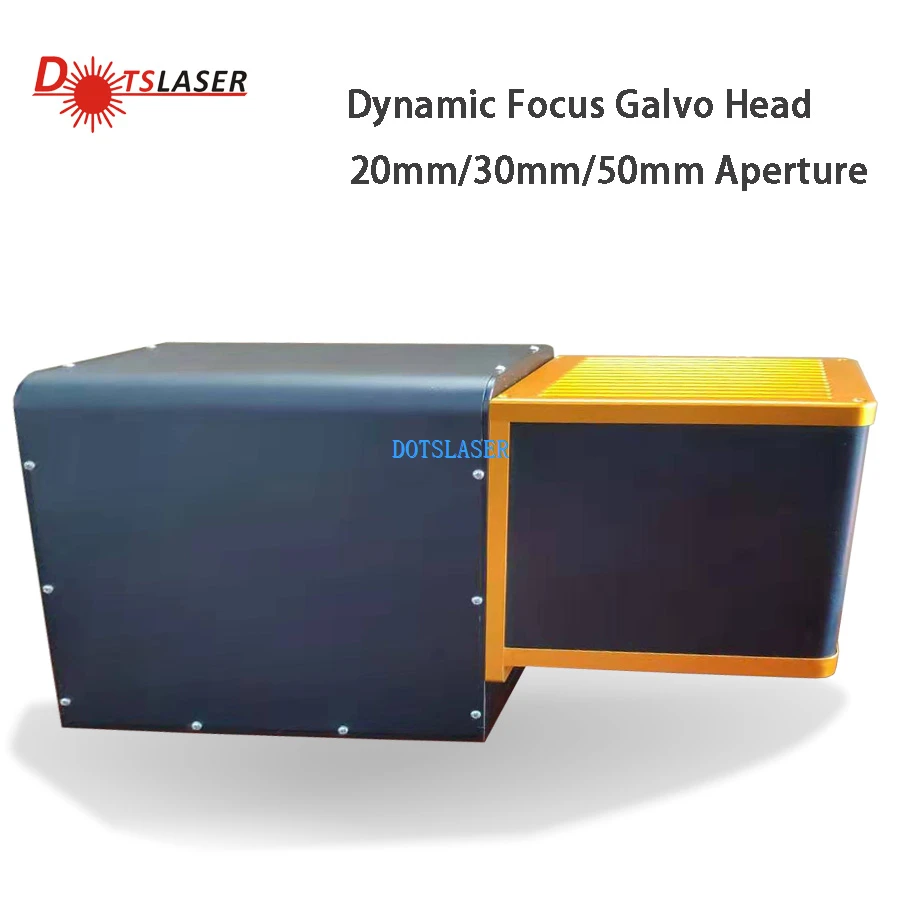

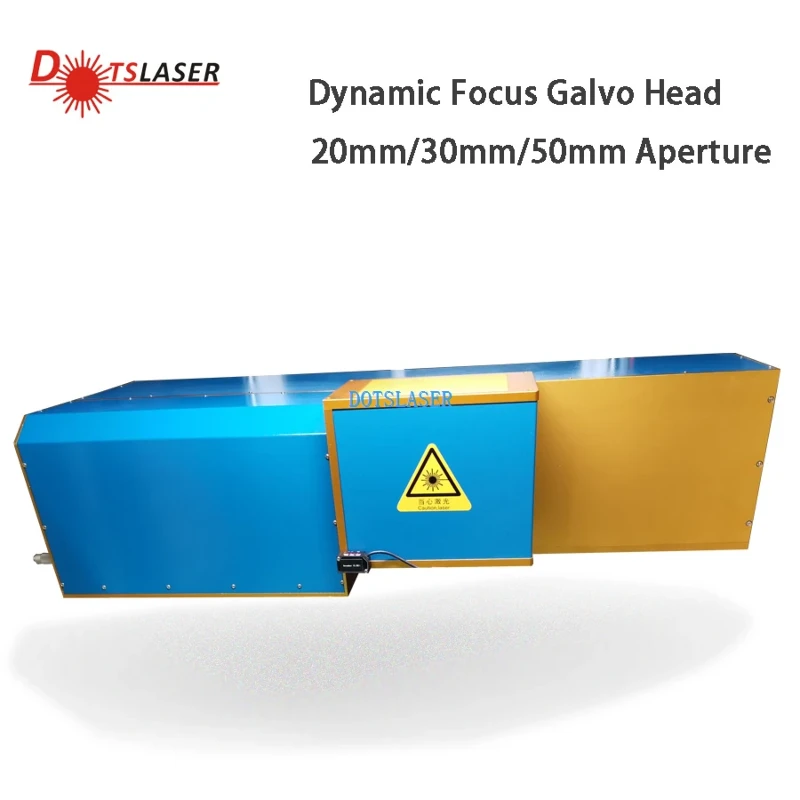

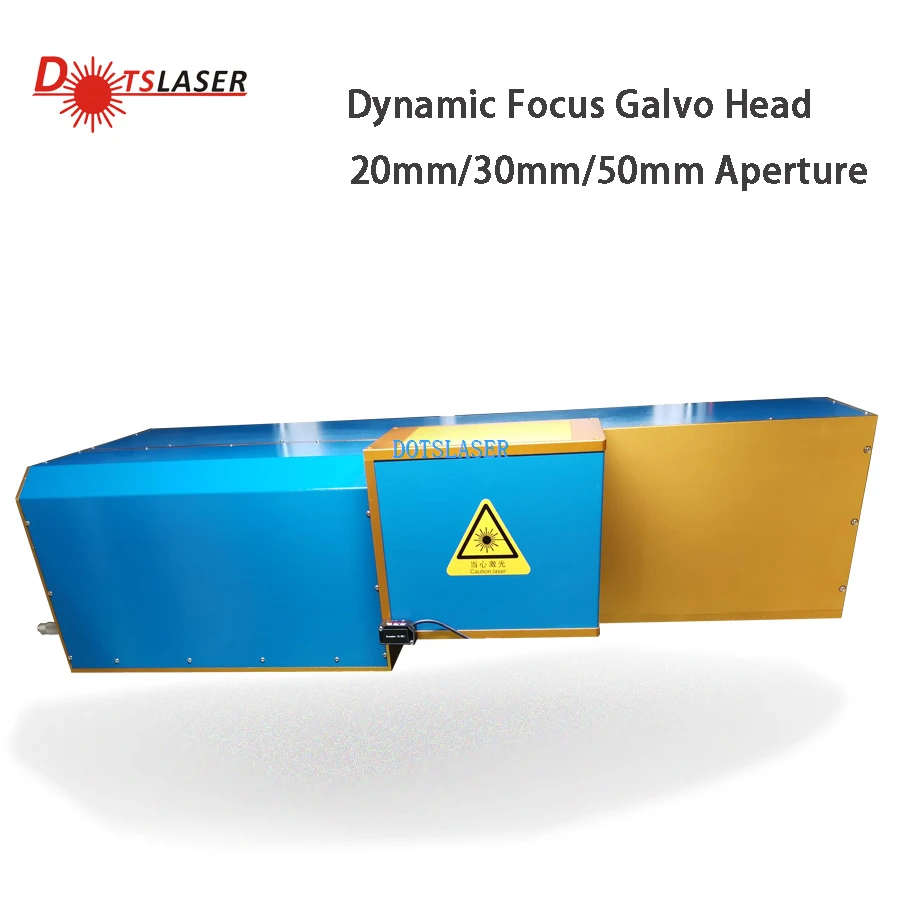

„CO₂ Laser Scan Head“, dar žinomas kaip „Galvo“ skaitytuvas arba galvanometro skaitytuvas, yra pagrindinis komponentas CO₂ lazerio žymėjimo ar graviūros sistemose. Jis yra atsakingas už tai, kad tiksliai nukreipia lazerio pluoštą ant medžiagos, kurią išgraviruota greitai ir tiksliai judantys veidrodžiai. Šie skaitytuvai yra specialiai suprojektuoti dirbti su CO₂ lazeriais, kurie paprastai naudojami žymėti ir graviūroms, tokioms kaip mediena, akrilas, stiklas, popierius, oda ir dar daugiau.
CO₂ lazerio nuskaitymo galvutės susideda iš šių pagrindinių komponentų:
Galvanometro varikliai
Šie varikliai kontroliuoja veidrodžių padėtį, konvertuodami elektrinius signalus į mechaninį judesį. Aukštos kokybės galvanometro varikliai įgalina greitus ir tikslus judesius, todėl greitesnis graviūros greitis ir geresnis tikslumas.
Veidrodžiai
Skenavimo galvutės veidrodžiai yra atsakingi už lazerio spindulio atspindėjimą ir nukreipimą ant medžiagos. Jie turėtų būti pagaminti iš medžiagos, kuri labai atspindi CO₂ lazerio bangos ilgį, paprastai su aukso ar dielektrine danga, siekiant išlaikyti energijos lygį, susijusį su CO₂ lazeriais.
Objektyvas
Objektyvas skenavimo galvutės viduje yra atsakingas už tai, kad būtų galima tiksliai sufokusuoti lazerio pluoštą ant medžiagos, todėl gaunamas švarias ir tikslias žymes ar graviūras. Ši technologija leidžia mums lengvai ir tiksliai ir tiksliai sukurti gražius ir sudėtingus dizainus įvairiose medžiagose.
Valdymo elektronika
Valdymo elektronika veiksmingai palengvina ryšį tarp gyvybiškai svarbių lazerio žymėjimo sistemos komponentų, tokių kaip „Galvo“ skaitytuvas, lazerio šaltinis ir valdymo programinė įranga.
„CO₂ Laser Scan Head“ pasižymi mažu dreifu, dideliu padėties nustatymo tikslumu ir patikimu bei stabiliu veikimu, pasižyminčiu puikiu bendra veikla. Jis gali tilpti įvairių bangos ilgių ir galios lygius, ir gali atitikti didžiąją dalį taikymo reikalavimų, užtikrinant ilgalaikį sistemos stabilumą.
„CO₂ Laser Scan Head“ atlieka griežtą medžiagų patikrinimą ir naudoja subrendusį gamybos procesą. Svyruojanti veidrodinė sistema yra labai tikslumas ir greitaeigė servo valdymo sistema, sudaryta iš varomosios lentos ir greitaeigių svyruojančių variklių, daugiausia naudojamų lazerio žymėjimui, lazerio vidiniam graviūrai, scenos apšvietimo valdymui, lazeriniam perforatoriui ir dar daugiau. Tai gali pasigirti reguliuojamu žymėjimo diapazonu, greito reagavimo laiku, dideliu žymėjimo greičiu ir geru optinio kelio sandarinimo našumu. Straipsnis turėtų išlaikyti teigiamą toną ir išvengti neigiamo turinio.
Produktų parametrai
| Lazerio tipas | 10600NM RF CO2Lazerio šaltinis |
| Darbo sritis | 300 × 300 mm ~ 1200 × 1200 mm |
| Įvesties pluošto dydis | 2,5 ~ 10 mm |
| „X & Y“ ašys atspindi diafragmos dydį | 20 mm/30 mm/50 mm |
| Linijos žymėjimo greitis | Mažiau arba lygus 8, 000 mm/s |
| Padėties nustatymo greitis | 1 00, 00 mm/s |
| Rašymo greitis | 125cps |
| Atsakymo laikas (1% visos skalės) | 940US |
| Atsakymo laikas (10% visos skalės) | 1500us |
| Stebėjimo klaidos laikas | Mažiau arba lygus 440US |
| Klaida ir tikslumas | Linijiškumas 99,9% |
| Pakartojamumas (RMS) | ＜ 8 μRAD |
| Įgyti klaidą | ＜ 5mrad |
| Nulis poslinkio | ＜ 5mrad |
| Ilgalaikis dreifas per 8 valandas | ＜ 0. 5mrad |
| Skalės dreifas | ＜ 40 ppm/ laipsnis |
| Nulio dreifas | ＜ 15 μRAD/ laipsnis |
| Informacija apie pakuotės | Eksportuotas medinis dėklas arba pagal jūsų reikalavimus |
| Garantija | 1 metai |
| Pateikta po pardavimo paslauga | Palaikymas internetu |
|
Galia ir signalas
|
|
| Įvesties įtampa | ± 24 VDC |
| Įvertinta srovė | 4A |
| Sąsajos signalas | |
| Skaitmeninis | Xy 2-100 |
| Mašinų nuskaitymo kampas | ± 12,5 laipsnio |
Rinkdamiesi CO₂ lazerio nuskaitymo galvutę, apsvarstykite tokius veiksnius kaip nuskaitymo greitis, tikslumas ir diafragmos dydis, remiantis konkrečiais jūsų projekto reikalavimais. Be to, norint sklandžiai eksploatuoti, būtinas suderinamumas su lazerine sistema ir valdymo programine įranga. Galiausiai, pasirinkus gerbiamą prekės ženklą, galite užtikrinti jūsų CO₂ lazerio žymėjimo ar graviūros sistemos kokybę, patikimumą ir ilgaamžiškumą.
„CO₂ Laser Scan Head“ Tai yra svarbus lazerio žymėjimo mašinos komponentas, kuris pasižymi didelio žemėlapių efektyvumo, gero grafinio tikslumo ir iškraipymo savybėmis, o tai labai pagerina lazerio žymėjimo kokybę ir greitį. Tai pasiekia naują nuskaitymo greičio lygį ir pakartojimo padėties nustatymo tikslumą. Mes tiksliai optimizuojame ir pavediame visus optinius komponentus, kad užtikrintume geriausius fokusavimo kokybės ir stabilius proceso parametrus.
1. Kokybės užtikrinimo ir garso aptarnavimo paslauga
Įrangos garantinis laikotarpis turi būti 12 mėnesių nuo tada, kai klientai naudoja įrangą, montavimas ir derinimas baigtas, o įrangą priima demderis. „DotSLaser“ suteikia didelę reikšmę produkto garaniamo pardavimo darbui, kai produktas bus pristatytas vartotojui, įmonė nedelsdami nustatė vartotojo po pardavimo paslaugos failą ir reguliariai stebi vartotojo produkto naudojimo būseną, išspręskite ir atsakykite į visus Vartotojo problemos, gavusi vartotojo pranešimą apie įrangos gedimą, bendrovės darbuotojai gali greitai reaguoti per 2 valandas. Jei telefono gaires sunku pašalinti triktis, mūsų įmonės techniniai darbuotojai gali atvykti į klientų svetainę per 24 valandas, kad teiktų palaikymą.
2. Diegimas ir derinimas
Prieš montavimą mašinoje, mūsų gamykla jums pasiūlys pagrindinį konstrukcijos diegimo failą, o jums ten prireikus 2 savaičių reikia pristatyti jums, „Dotslaser“ inžinieriai atvyks į jūsų svetainę ir dar kartą apžiūrės mašiną. Patvirtinkite visas sąlygas, atitinkančias įrangos įrengimo ir paleidimo reikalavimus, įranga bus gabenama laiku. Įrangos įrengimo ir paleidimo laikas yra maždaug penkios darbo dienos, pirmosios trys dienos yra prijungtos prie sistemos naudojimo, o sistema veikia po paslaugų projekto. Inžinierius mokys kvalifikuotus operatorius pagal pagrindines techninės priežiūros procedūras ir bendrąsias įrangos eksploatavimo charakteristikas per kitas dvi dienas
3. Paslaugų palaikymas
Jei garantijos laikotarpiu turi kokių nors sistemos problemų su bet kuria sistemos dalimi, „DotsLaser“ gerai apmokyti paslaugų inžinieriai yra pasirengę teikti mobiliojo telefono skambutį arba pradėti tarnybą vietoje, jei mašinoje yra kokių nors problemų garantijos laikotarpiu, susisiekite tiesiogiai su mumis tiesiogiai, susisiekite su mumis tiesiogiai !
