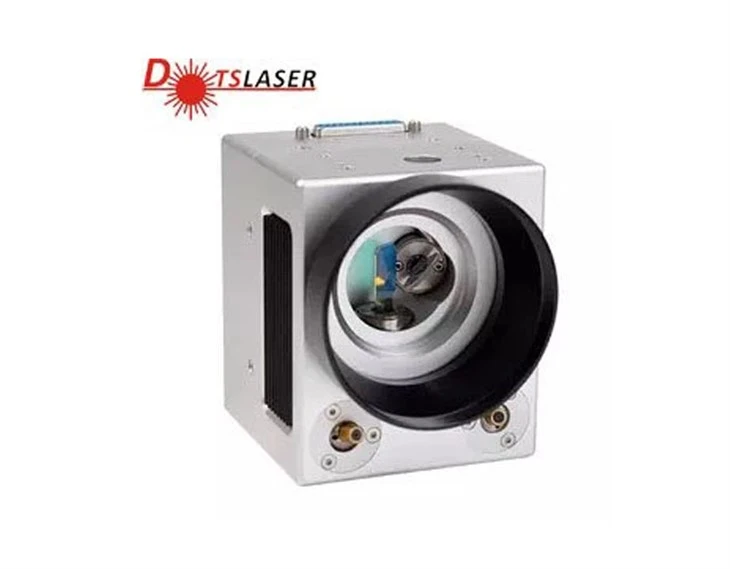

10 mm diafragmos nuskaitymo galvutė
10 mm diafragmos nuskaitymo galvutė
Produktų aprašymas

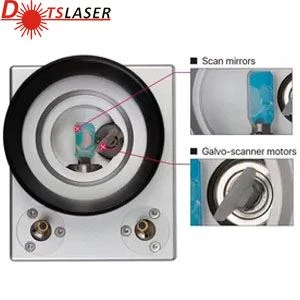

10 mm diafragmos nuskaitymo galvutė nurodo komponentą lazerinėje graviūros sistemoje, kurioje yra 10 mm diafragmos dydis nuskaitymo veidrodžiams. Nuskaitymo galvutės, dar žinomos kaip galvanometro skaitytuvai arba „Galvo-Scanners“, yra atsakingos už tikslų lazerio spindulio nukreipimą ir nukreipimą, kad būtų sukurtas norimas žymėjimo ar graviūros modelis ant medžiagos, greitai judindami veidrodžius.
Nuskaitymo galvutės su 10 mm diafragma kontekste mažesnis diafragmos dydis paprastai reiškia, kad skaitytuvas gali veikti dideliu greičiu ir padidinti tikslumą, kuris tinka programoms, kurioms reikalingas sudėtingas detales ir tikslias graviūras. Šio tipo diafragmos dydis paprastai nėra skirtas tilpti į didelės galios lazerius (kuriems paprastai reikia didesnių angų), todėl ji geriau tinka mažesnės galios graviūros pritaikymui.
Rinkdamiesi lazerinę graviūros sistemą, apsvarstykite diafragmos dydį, remiantis reikiamu graviūros tikslumu, sudėtingumu, darbo sritimi ir lazerio galia. 10 mm diafragmos nuskaitymo galvutė gerai atliks sudėtingas detales mažesnėse darbo vietose, tačiau didesnio masto projektams arba tiems, kuriems reikalingi didelės galios lazeriai, apsvarstykite didesnį diafragmos dydį.
10 mm diafragmos nuskaitymo galvutė yra optinio atstumo jutiklis. Jis turi CDD automatinio pozicijos funkciją, automatinio korekcijos funkciją ir pakilimo bei susitraukimo kompensavimo funkciją. Lazerio pjovimo mašina yra lazerio pluoštas, skleidžiamas iš lazerio, o optinio kelio sistema sutelkta į didelio galios tankio lazerio spindulį. Lazerio pluoštas yra apšvitintas iki ruošinio paviršiaus, kad ruošinys pasiektų lydymosi ar virimo tašką.
10 mm diafragmos nuskaitymo galvutė turi greito nuskaitymo greičio, ilgo lauko gylio ir didelio nuskaitymo kampo charakteristikas. Tai puiku, tvirta ir lengva valdyti. Ši nuskaitymo galvutė turi ypač didelį modeliavimo greitį, mažą triukšmą, didelį tikslumą ir puikų temperatūros stabilumą. Jo šviesos perdavimo veidrodis yra pagamintas iš specialios grūdintos medžiagos su sklandžiu šviesos perdavimu, atsparumu aukštai temperatūrai ir atsparumui korozijai.
1. Įvesties diafragma: 10 mm
2. Geras tiesiškumo laipsnis, didelės skiriamosios gebos mažas dreifas, tikslus pasikartojantis padėties nustatymas
3. Didelio greičio nuskaitymas, stabilus našumas, mažas nulinis dreifas, stipri anti-interferencija
4. Plaikus taikymas: lazerio įlinkis ir dvimatė lokalizacija ir kt.
5. Galima pasirinkti tris rūšies bangos ilgius: 10,6um, 1064nm ir 355Nm.
Techniniai parametrai
|
Darbinė temperatūra |
0-45 laipsnis |
|
|
Linijiškumas |
99.9% |
|
|
NustatymasLaikas |
Mažiau arba lygus0.5 ms |
|
|
Skalės dreifas |
<40PPM/℃ |
|
|
NulisDreifas |
<15μrad./ laipsnis |
|
|
Ilgalaikis dreifas per 8 valandas |
<0.5mRad |
|
|
RMSDabartinis |
2.0A |
|
|
Didžiausia srovė |
15A (maks.) |
|
|
Maksimalus nuskaitymasKampas |
±15laipsnis |
|
|
Sandėliavimo temperatūra |
-10 į +60 laipsnį |
|
|
Rezoliucija |
12μRAD |
|
|
Pakartojamumas |
8 μRAD |
|
|
ĮvestisDiafragma |
10. 0 mm |
|
|
Sijos poslinkis |
13,4 mm |
|
|
VariklisSvoris |
120g |
|
|
Dažnis |
Mažiau arba lygus 700Hz |
|
|
Bangos ilgisGalimybės |
355,532,840,1064,1550,10600, |
|
|
„Servo“ disko lentos specifikacija |
||
|
Įvesties įtampa |
± 15 VDC |
|
|
Sąsajos signalai |
Skaitmeninis |
Xy 2-100 |
|
Analogas |
±5V, ±10V |
|
|
Analoginio signalo įvesties pasipriešinimas |
200KΩ±1% |
|
|
Padėties signalo įvesties atsparumas |
1KΩ±1% |
|
|
Padėties signalo įvesties skalės koeficientas |
0. 33v/ laipsnis |
|
|
Padėties signalo išvesties skalės koeficientas |
0. 33v/ laipsnis |
|
|
Darbinė temperatūra |
0-45 laipsnis |
|
|
Matmenys (L × W × H) |
75 × 50 × 28 mm |
|

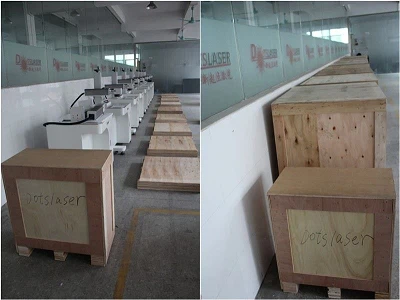

Pakuoti kasdien
