3D uv lazerinio įrenginio veikimo principas

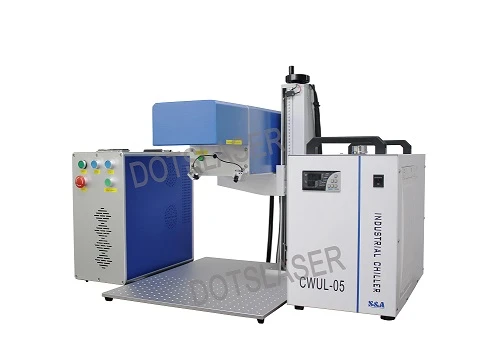

355 nm UV lazerinio įrenginio „DS-UV5“ sudaro lazerio šaltinio maitinimo šaltinis, valdymo plokštė, variklio tvarkyklė ir galvanometras, XYZ ašies galvanometro sistema, optinė sistema, programinės įrangos operacinė sistema, Z ašies stovas ir tiksli darbo stalo padėtis. Lazerio spindulio išėjimas iš lazerio rezonatoriaus, kurio bangos ilgis yra 355 nm, išplečiamas spindulio plėtikliu, automatiškai sufokusuojamas Z ašies galvanometru ir tada atspindimas X ašies, Y ašies galvanometro skenavimo sistema, kuri pasiekia iki medžiagas per optinio fokusavimo lęšį. Kompiuteriu valdoma, greitai svyruoja galvanometro skenavimo sistema, kuri skenuoja lazerio spindulį X ir Y kryptimis. Pažymimas paviršius, ant kurio fokusuojamas lazerio spindulys. Po nuolatinio kompiuterio valdomo proceso, medžiagos paviršiuje pažymimi iš anksto užprogramuoti simboliai ir raštai.

Pagrindinis parametras
